日本加野Kanomax遠程塵埃粒子計數器 3718-A/3719-A詳細介紹：

日本加野Kanomax遠程塵埃粒子計數器 3718-A/3719-A是一款在潔凈室監測、集成電路（IC）和硬盤（HDD）等高精尖制造領域備受推崇的高精度專業設備。其核心設計理念是將采樣單元（傳感器）與顯示控制單元分離，從而實現遠程、多點、實時、連續的粒子監測。

一、 核心概述與設計理念

傳統的便攜式粒子計數器需要人員進入潔凈室進行采樣，這本身就會帶來污染風險，且無法實現24小時連續監控。3718-A/3719-A 系列解決了這一問題：

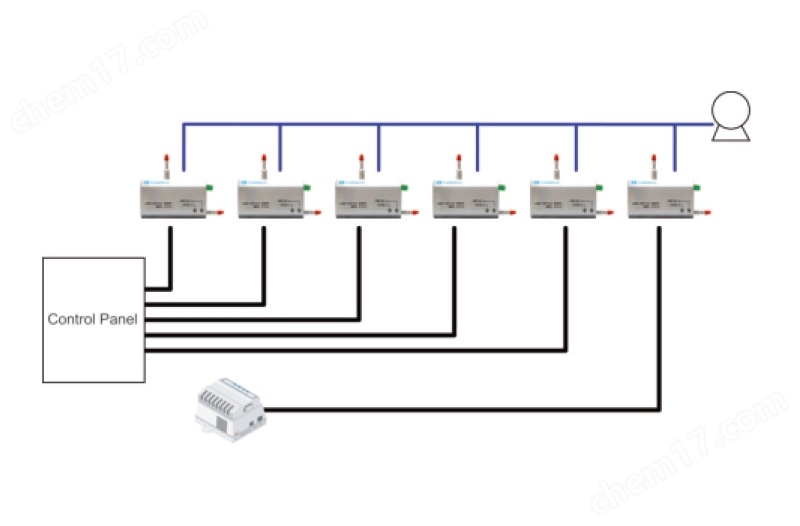

*遠程安裝：小巧的傳感器（采樣單元）可以直接安裝在潔凈室的天花板、墻壁或關鍵工藝設備附近（如光刻機、涂布機），通過長電纜（最長可達100米）與放置在潔凈室外或控制室的主機（顯示控制單元）連接。

*實時連續監測：能夠7x24小時不間斷地監測潔凈環境的粒子濃度變化，一旦超標立即報警，便于及時發現和追溯污染事件。

*減少人為干擾：避免了人員進入對潔凈環境造成的干擾，監測數據更真實、可靠。

二、 技術參數

三、 詳細技術規格與特點

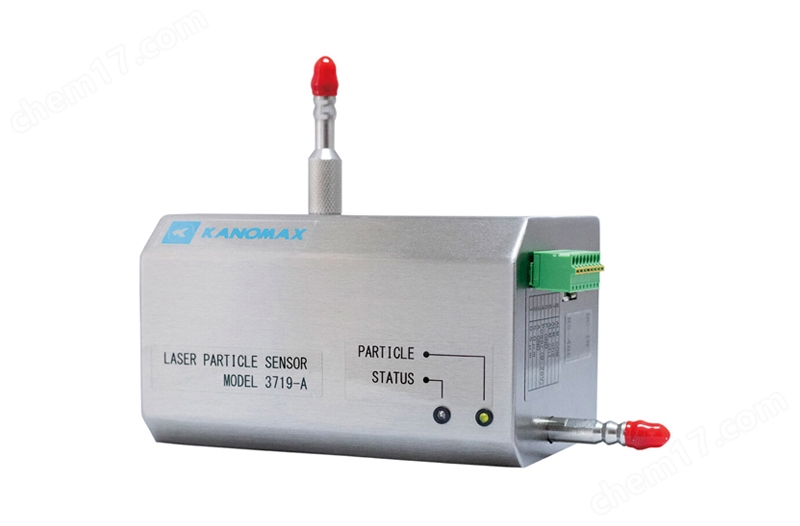

1. 傳感器單元（共同特點）

*工作原理： 采用激光散射法。空氣被吸入傳感器，粒子通過激光束時發生光散射，散射光被光電探測器捕獲并轉換為電脈沖，脈沖幅度與粒子大小成正比，從而計數并區分粒徑。

*粒徑通道： 通常標配 0.3μm, 0.5μm, 1.0μm, 3.0μm, 5.0μm五個粒徑通道（可根據需求定制其他粒徑）。

*流量： 2.83 L/min (0.1 CFM)，這是潔凈室粒子計數器的標準流量。

*光源： 長壽命激光二極管，保證了長時間運行的穩定性。

*零計數： 符合JIS標準，確保本底噪聲極低，數據準確。

*報警功能： 傳感器或主機可設置粒子濃度上限，超標時發出聲光報警（或通過繼電器輸出報警信號）。

*外形： 設計緊湊，易于安裝，且本身產生的塵降和氣流干擾極小。

2. 主機單元（顯示控制單元）

*顯示： 大型LCD顯示屏，可同時顯示所有通道的粒子濃度、溫度、濕度、狀態和報警信息。

*數據輸出： 配備RS-232C接口（或可選RS-485），可以輕松連接到計算機或?qū)Ｓ玫沫h(huán)境監測系統（EMS），實現數據記錄、追溯和生成報告。

*繼電器輸出： 提供報警觸發信號，可用于連接外部報警燈、蜂鳴器或關閉關鍵設備。

*輸入功能： 可接入外部溫濕度傳感器（需另購），在主機上同步顯示并記錄環境的溫濕度數據，這對于GMP等法規要求的環境監控至關重要。

*合規性： 符合ISO 21501-4、JIS B 9921:2010等國際標準，確保測量數據的準確性和可追溯性。

四、 主要應用領域

這款設備專為對空氣潔凈度有較高要求的行業設計：

1.  半導體與集成電路（IC）制造： 監控晶圓加工、光刻、蝕刻等關鍵區域的粒子污染。

2.  硬盤（HDD）制造： 磁頭組裝、盤片涂布等工藝對微塵極其敏感。

3.  制藥與生物技術： 用于無菌灌裝線、實驗室、隔離器等A/B級潔凈區的在線監控，符合GMP/FDA數據完整性要求。

4.  精密光學與醫療器械制造： 如內窺鏡、心臟支架等產品的生產環境。

5.  醫院手術室 & ICU： 用于感染控制和高標準手術環境的質量管理。

五、 系統優勢總結

*高精度與可靠性： 加野麥克斯是粒子計數領域的優秀品牌，其產品質量和數據準確性享有盛譽。

*真正的遠程監控： 實現潔凈室無人值守連續監測，數據更真實。

*集中管理（尤其3719-A）： 多點監控只需一臺主機，節省成本，簡化操作。

*強大的數據追溯能力： 通過軟件可記錄所有數據，便于進行趨勢分析、偏差調查和合規性審計。

*系統集成度高： 易于與工廠現有的EMS或BMS系統集成。

六、 注意事項

*價格： 作為高精度專業儀器，其價格遠高于便攜式粒子計數器，投資成本較高。

*校準： 需要定期（通常為每年一次）由專業機構或原廠進行校準，以保持精度。

*系統設計： 部署多點監測系統前，需要精心規劃傳感器的安裝位置和數量，以確保能有效代表整個潔凈室的環境狀態。
