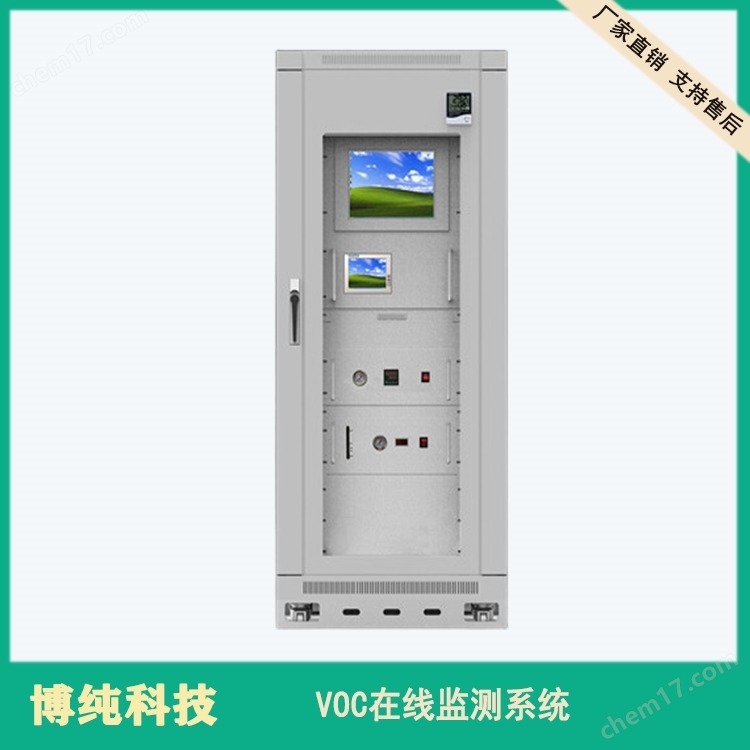

voc揮發性有機物在線監測系統 返回列表頁

voc揮發性有機物在線監測系統設備概述：

一、系統核心組成

VOC在線監測系統并非單一設備，而是由“采樣-預處理-分析-數據處理-傳輸"等模塊組成的集成系統，各模塊協同工作確保監測數據的準確性、連續性和可靠性。

模塊名稱                      核心組件                           主要功能

采樣系統采樣探頭、伴熱采樣管  從監測點位（如排氣筒、環境空氣采樣點）采集代表性樣品，避免VOC在傳輸中冷凝損失（伴熱管需維持80-120℃，防止高沸點VOC液化）。

預處理系統過濾器、除水裝置、穩流閥  去除樣品中的粉塵、水分（避免干擾分析），穩定樣品流量和壓力，確保進入分析模塊的樣品符合儀器要求。

分析系統檢測器（如PID/FID）、色譜柱  核心模塊，通過特定技術原理（如光離子化、火焰離子化）將VOC濃度轉化為電信號，實現定量分析（部分系統含色譜柱，可區分單一VOC組分）。

數據處理系統 工控機、軟件平臺   接收分析模塊的電信號，轉化為VOC濃度（單位：mg/m3或ppm）、累計排放量等數據，同時存儲歷史數據、生成報表。

數據傳輸系統4G/5G模塊、有線網絡  按照環保部門要求（如《固定污染源廢氣 揮發性有機物在線監測系統技術要求及檢測方法》HJ 1263），將實時數據上傳至地方/國家監控平臺。

二、主流分析技術原理（核心差異點）

分析系統的技術原理決定了設備的適用場景、測量精度和成本，目前市場上主流技術可分為“廣譜檢測型"（測總VOC濃度）和“組分分析型"（測單一VOC組分）兩類，具體如下：

 1. 廣譜檢測技術（測“總VOCs"）

適用于無需區分具體VOC種類，僅需監測“總揮發性有機物"（TVOC）濃度的場景（如大部分企業排氣筒自查），特點是響應快、成本較低。

PID（光離子化檢測器）

原理：利用高能紫外燈（如10.6eV）照射樣品，使VOC分子電離為正離子和電子，通過收集離子流強度計算VOC濃度。

特點：① 響應速度快（≤1秒），適合實時監測；② 對低碳鏈VOC（如苯、甲苯、乙醛）靈敏度高，檢出限低（可達0.01ppm）；③ 不破壞樣品，無明火（安全系數高，適合防爆場景）；④ 對高沸點VOC（如鄰苯二甲酸酯）響應較弱。

適用場景：環境空氣VOC監測、印刷/涂裝行業排氣筒TVOC監測。

FID（火焰離子化檢測器）

原理：樣品與氫氣混合后在空氣火焰中燃燒，VOC分子被電離為離子，通過收集離子流信號定量。

特點：① 對絕大多數有機化合物響應穩定（除甲醛、CO等非烴類外），線性范圍寬（0-10000ppm）；② 靈敏度高，適合高濃度VOC（如石油化工排氣）監測；③ 需持續供應氫氣和空氣，存在明火風險（需防爆設計）。

適用場景：石油化工、煤化工、加油站油氣回收等場景的TVOC監測。

2. 組分分析技術（測單一VOC組分）

適用于需要精準識別并定量特定VOC組分的場景（如環保部門重點監管的“特征污染物"，如苯、甲苯、二甲苯、VOCs組分清單中的物質），核心是結合“色譜分離+檢測器"。

GC-FID（氣相色譜-火焰離子化檢測器）**

原理：樣品先通過氣相色譜柱（根據VOC極性差異實現分離），不同組分依次進入FID檢測器，通過出峰時間（定性）和峰面積（定量）確定單一VOC的濃度。

特點：① 可分離20-50種常見VOC（如苯系物、烷烴、烯烴）；② 定量精度高，適合法規要求的“組分級監測"；③ 分析周期較長（10-30分鐘/次），不適合實時快速響應。

適用場景：重點排污單位（如化工、制藥廠）的特征VOC監測，需滿足《HJ 1263》中“組分分析"要求的場景。

GC-MS（氣相色譜-質譜聯用儀）**  原理：氣相色譜柱分離VOC組分后，質譜儀通過分析離子碎片的質量電荷比（m/z）實現“定性+定量"，可識別數百種VOC。

特點：① 分辨率能精準識別未知VOC組分；② 檢測限極低（可達ppb級）；③ 成本高、維護復雜，對操作人員要求高。

適用場景：科研、環境空氣背景監測、突發污染事件溯源等需求。

三、系統核心功能

VOC在線監測系統需滿足《HJ 1263》《固定污染源煙氣（SO?、NOx、顆粒物）排放連續監測技術規范》（HJ 75）等國家標準，核心功能圍繞“監測準確性、數據可靠性、監管便利性"設計：

1. 實時連續監測：采樣間隔可設置（如1分鐘/次），24小時不間斷運行，實時顯示VOC濃度、流量、溫度、壓力等參數，避免人工采樣的“瞬時性誤差"。

2. 數據質控功能：具備“零點校準"（定期用純氮?dú)庑?zhǔn)基線）、“跨度校準"（用標準氣體校準量程）、“泄漏檢測"（防止采樣管路漏氣導致數據偏低）等功能，確保數據精度（誤差需≤±10%）。

3. 報警與預警：可預設VOC濃度上限（如排放標準限值），超標時通過聲光報警、短信/APP推送通知，提醒企業及時調整生產工藝，避免違規排放。

4. 數據存儲與傳輸：本地存儲≥1年歷史數據（符合環保部門“數據不可篡改"要求），同時通過“物聯網+云端"上傳至監管平臺（如各省“污染源自動監控系統"），支持監管部門遠程查看。

5. 防爆與耐候設計：針對石油化工、涂裝等易燃易爆場景，設備外殼需符合“Ex d IIB T4 Ga"等防爆等級；戶外安裝的設備需具備防塵、防雨、耐高低溫（-20℃~50℃）能力。

四、適用場景

VOC在線監測系統的應用場景與VOC排放來源高度匹配，主要覆蓋以下領域：

工業污染源監測：石油化工（煉油、乙烯生產）、煤化工、涂裝（汽車噴漆、家具噴涂）、印刷（凹版印刷、柔性印刷）、制藥、橡膠塑料、電子制造（半導體封裝）等行業的排氣筒監測，確保排放符合《揮發性有機物無組織排放控制標準》（GB 37822）等法規。

環境空氣監測：城市空氣質量監測站、工業園區邊界監測、重點污染區域（如化工園區周邊）的VOC背景濃度監測，為大氣污染預警（如臭氧污染防控）提供數據支撐。

特殊場景監測：加油站/儲油庫的油氣回收系統監測（防止汽油揮發）、密閉空間（如地下車庫、實驗室）的VOC濃度監測（保障人員安全）。

voc揮發性有機物在線監測系統：陜西博純科技專營煙氣CEMS在線監測，水質在線監測，VOCs在線監測，工業過程氣體分析，氨逃逸氣體在線分析，酸露點分析儀，原位式NOx/O2 氮氧化物檢測儀等其它氣體檢測儀器及其配件，數據采集與分析系統廠家直銷，歡迎致電詢價對比。
