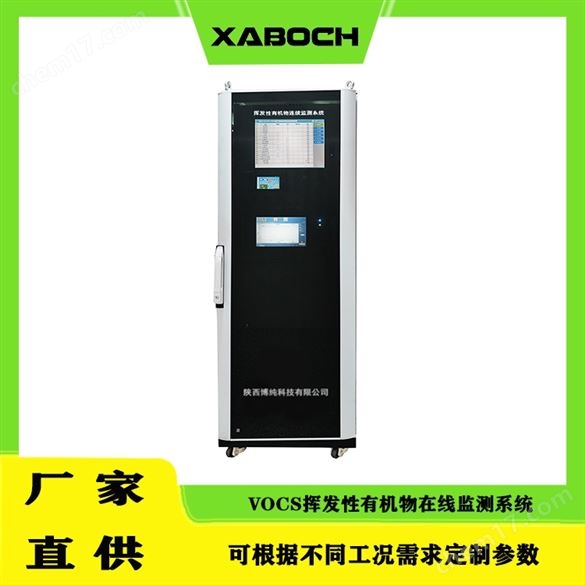

揮發性有機物vocs在線監測系統 返回列表頁

揮發性有機物vocs在線監測系統：

一、系統核心組成

需針對VOCs“易吸附、易揮發、成分復雜"的特性設計，核心由“前端采樣與預處理模塊、分析檢測模塊、數據傳輸模塊、后端數據處理與展示模塊"四部分組成，各模塊協同保障監測數據的“準確性、代表性、連續性"。

模塊名稱               核心設備/組件                                                                 核心功能          前端采樣與預處理模塊   采樣探頭（惰性材質）、伴熱采樣管、多級過濾器（除塵/除水）、冷凝除濕器、吸附阱（除干擾組分）  從煙氣/環境空氣中采集代表性樣品，去除粉塵、水汽、酸性氣體（如SO?、NO?）等干擾物，避免VOCs吸附或損失，為后續分析提供潔凈、穩定的樣品

分析檢測模塊            PID光離子化檢測儀、FID氫火焰離子化檢測儀、在線氣相色譜（GC）、GC-MS氣相色譜-質譜聯用儀 將預處理后的樣品進行“濃度定量"或“組分定性"分析，輸出VOCs總濃度（TVOC）或特征組分（如苯、甲苯）濃度數據

數據傳輸模塊            工業以太網（TCP/IP）、無線傳輸（4G/5G/LoRa）、Modbus/RJ45協議轉換器    將分析模塊輸出的數字信號穩定傳輸至后端平臺，支持本地存儲與遠程上傳，滿足“不掉線、不丟數"要求

后端數據處理與展示模塊 本地控制柜（含觸摸屏）、云監測平臺（Web/APP）、數據存儲服務器                   對監測數據進行濾波、校準、存儲與分析，實時展示濃度曲線、超標預警、合規報表，支持?jǐn)?shù)據導出與環保平臺對接

 二、關鍵設備詳解

VOCs監測的核心難點在于“避免樣品損失"和“精準分析復雜組分"，因此前端預處理設備和分析檢測設備是決定系統性能的關鍵，需重點關注其技術原理與適配場景。

 1. 前端采樣與預處理模塊：樣品代表性的“核心保障"

VOCs易吸附于普通金屬管路，且易溶于水，因此預處理模塊需采用“惰性化設計"和“高效除干擾"技術，核心設備如下：

（1）采樣探頭與伴熱采樣管

采樣探頭：

  材質：必須選用惰性材料（如PTFE聚四氟乙烯、石英），避免VOCs被金屬（如不銹鋼）吸附；

  功能：內置過濾芯（精度≥0.5μm），初步攔截?zé)煔庵械姆蹓m顆粒，防止堵塞后續管路；

  適用場景：工業煙氣（如涂裝車間排氣筒）需選耐高溫探頭（耐溫≥180℃），環境空氣監測選常溫探頭。

伴熱采樣管：

  核心作用：將采樣管路溫度維持在120℃±5℃（依據HJ 75-2017《固定污染源廢氣 揮發性有機物的測定 氣相色譜法》要求），避免VOCs（尤其是高沸點組分如鄰二甲苯）在管路中冷凝液化，導致樣品損失；

  結構：采用“內管（惰性材質）+ 加熱絲 + 保溫層"設計，伴熱功率≥20W/m，溫度波動≤±3℃。

（2）多級預處理單元

針對不同場景的干擾物（粉塵、水汽、酸性氣體），需配置分級處理設備：

一級除塵：通過金屬燒結濾芯或PTFE濾芯（精度0.1-0.5μm）去除樣品中99%以上的粉塵，適用于高粉塵場景（如印刷、塑料加工）；

二級除濕：采用“冷凝除濕"（將樣品溫度降至4℃±1℃，冷凝水自動排出）或“吸附除濕"（用干燥劑如Nafion膜，避免VOCs溶解損失），確保樣品露點≤5℃，防止水汽影響分析設備；

三級除干擾：部分場景（如石化行業）需配置吸附阱，去除樣品中的SO?、NO?等酸性氣體，避免其干擾FID/PID檢測器的響應。

2. 分析檢測模塊：濃度與組分分析的“核心中樞"

根據監測需求（僅測總濃度/需測特征組分），分析檢測設備分為“總濃度檢測儀"和“組分分析儀"兩類，技術差異如下：

分析設備類型        檢測原理       核心參數（典型值）       優勢                   劣勢         適用場景

PID光離子化檢測儀利用紫外燈（如10.6eV）電離VOCs，產生電流與濃度成正比 檢測范圍：0-100ppm/0-2000ppm（TVOC）精度：±5% FS響應時間：≤3s檢測組分：大部分VOCs（不含甲烷）  實時性強、體積小、成本低、維護簡單    無法區分組分、易受濕度/氧氣干擾         環境空氣監測、泄漏檢測（如加油站）、低濃度場景

FID氫火焰離子化檢測儀VOCs在氫火焰中燃燒電離，產生電流與濃度成正比 檢測范圍：0-1000ppm/0-100% VOL（TVOC）精度：±2% FS響應時間：≤10s檢測組分：含C-H鍵的VOCs（不含甲醛）  抗干擾強（不受濕度影響）、線性范圍寬、穩定性高  需氫氣（存在安全風險）、無法區分組分     工業固定污染源（如涂裝、石化排氣筒）總濃度監測

在線氣相色譜（GC） 利用色譜柱分離VOCs各組分，再通過FID/PID檢測 檢測組分：苯、甲苯、二甲苯等10-20種特征組分<br>精度：±3% FS分析周期：5-30min/次  可區分特征組分、滿足環保組分監測要求  分析周期長（非實時）、維護復雜、成本高   需上報特征組分的工業場景（如石化、制藥）

GC-MS氣相色譜-質譜聯用儀 GC分離組分 + 質譜（MS）定性定量分析       檢測組分：可識別上百種VOCs（如苯系物、鹵代烴）<br>精度：±1% FS<br>分析周期：10-60min/次  組分識別能力強、檢測限低（ppb級）  成本高、維護難度大、需專業人員操作    環境空氣背景監測、復雜污染源（如化工園區）組分分析

3. 數據傳輸與后端處理模塊

數據傳輸：

  工業場景優先選用工業以太網（TCP/IP），傳輸速率≥100Mbps，延遲≤10ms，抗電磁干擾；

  戶外分散點位（如環境空氣監測站）選用4G/5G無線傳輸，支持?jǐn)帱c(diǎn)續傳（斷網后本地存儲數據，聯網后補傳），滿足環保部門數據有效傳輸率≥90%的要求；

  協議需符合國家標準（如HJ 212-2017《污染物在線監控（監測）系統數據傳輸標準》），確?？蓪拥胤?國家環保平臺。

后端處理：

  本地控制柜：配備7-10英寸觸摸屏，實時顯示TVOC濃度、組分濃度、設備狀態（如采樣泵是否故障、色譜柱是否需更換），支持手動校準與參數設置；

三、設備選型核心原則

1. 明確監測目標：

   僅需監測總濃度（TVOC）：優先選PID（低濃度、環境空氣）或FID（高濃度、工業煙氣），成本低、維護簡單；

   需監測特征組分（如苯、甲苯）：必須選在線GC（常規組分）或GC-MS（復雜組分），滿足環保部門“重點行業特征組分監測"要求（如《石化行業揮發性有機物綜合治理方案》）。

2. 適配場景特性：

   高粉塵場景（如印刷、塑料）：需加強預處理（高精度除塵濾芯+防堵塞設計）；

   高濕度場景（如噴涂車間）：優先選FID（不受濕度影響），PID需搭配高效除濕單元；

   高溫場景（如石化裂解排氣）：采樣探頭與伴熱管路耐溫需≥200℃，避免管路軟化。

3. 合規性優先：

   設備需通過CCEP環保產品認證（中國環境保護產品認證）；

   數據傳輸協議需符合HJ 212-2017，確?？山尤氘?dāng)?shù)丨h(huán)保監控平臺

4.安裝要點采樣點位置：

  工業排氣筒：需安裝在排氣筒直徑≥0.3m、流速≥5m/s的平直段，距離彎頭、閥門等阻力部件≥2倍管徑（上游）和≥0.5倍管徑（下游），確保樣品代表性；

  環境空氣：監測點需遠離污染源（如加油站、工廠）≥50m，避開樹木、建筑物遮擋，采樣高度1.5-15m（依據HJ 604-2017《環境空氣 總烴、甲烷和非甲烷總烴的測定 直接進樣-氣相色譜法》）。

五、典型應用場景及設備配置

應用場景               排放特性                          核心監測需求                          推薦設備配置                工業固定污染源（涂裝車間） 高溫（120-180℃）、高濕度、含粉塵，VOCs以苯系物為主 監測TVOC+苯、甲苯、二甲苯，數據需對接環保平臺 伴熱采樣探頭（PTFE材質，耐溫200℃）+ 冷凝除濕器 + FID檢測儀 + 在線GC（苯系物分析） + 工業以太網傳輸 + 云平臺

環境空氣監測站（城市）    常溫、低濃度（ppb級）、組分復雜，需識別多種VOCs 監測TVOC+特征組分（如苯、甲醛、鹵代烴）  常溫采樣探頭 + Nafion膜除濕 + PID（TVOC） + GC-MS（組分分析） + 4G傳輸 + 環保平臺對接

加油站/儲油庫       常溫、低濃度，VOCs以烴類為主，需實時泄漏監測 監測TVOC，快速響應泄漏事件            擴散式PID檢測儀（無需采樣管路） + LoRa無線傳輸 + 本地聲光預警 + 手機APP推送

石化裂解裝置         高溫（200-300℃）、高濃度（ppm-%級）、含酸性氣體  監測TVOC+特征組分（如乙烯、丙烯）       耐高溫采樣探頭（石英材質，耐溫300℃） + 吸附阱除酸性氣體 + FID + 在線GC + 24V DC供電 + 工業控制柜
